【摘要】目的:通过分析史密斯微量注射泵的典型故障,探讨对应解决方案。方法:统计广东省妇幼保健院450台史密斯注射泵故障情况,分析其中3个典型故障,探讨快速维修方法。结果:史密斯注射泵常见故障主要集中在药液不注故障、断电故障和药液残留故障,发生率约占报警故障总量78%。结论:掌握微量注射泵的典型故障可快速修复婴儿辐射保暖台,减少维修费用的支出,更能保障患者得到安全、有效的治疗。

【关键词】微量注射泵;药液不注故障;断电故障;药液残留故障;处理措施


前言

      随着科学技术的发展,高精度的微量注射泵在医院应用越来越广泛,尤其是在ICU 里面,微量注射泵可以将药物精确、均匀地泵进病人体内,它操作起来简单,可以定时定量,可根据医生要求随时调节患者注入药物速度,大大减轻护士的工作量,从而为医院节省人力成本。广东省妇幼保健院两个院区共有注射泵660 台,使用最广泛的为浙江史密斯微量泵,数量为450 台,使用至今大都超过8 年,由于日常工作保养及时、护士操作准确,98%注射泵可以保持正常工作。通过回顾分析发现在使用过程中存在一些问题,如操作不规范、脱管及中断泵入等危险因素,这些因素不但使治疗效果大打折扣,也存在着医疗安全风险。为此,结合广东省妇幼保健院450 台史密斯注射泵日常故障,针对故障率高的报警类型与日常的保养进行分析提出解决方案,以保障患者安全,提高治疗效果[1-3]。


1 故障一

1.1 故障现象

      注射泵液晶面板可以正常显示总量,无报错,而实际上没药物推进患者体内。

1.2 故障分析

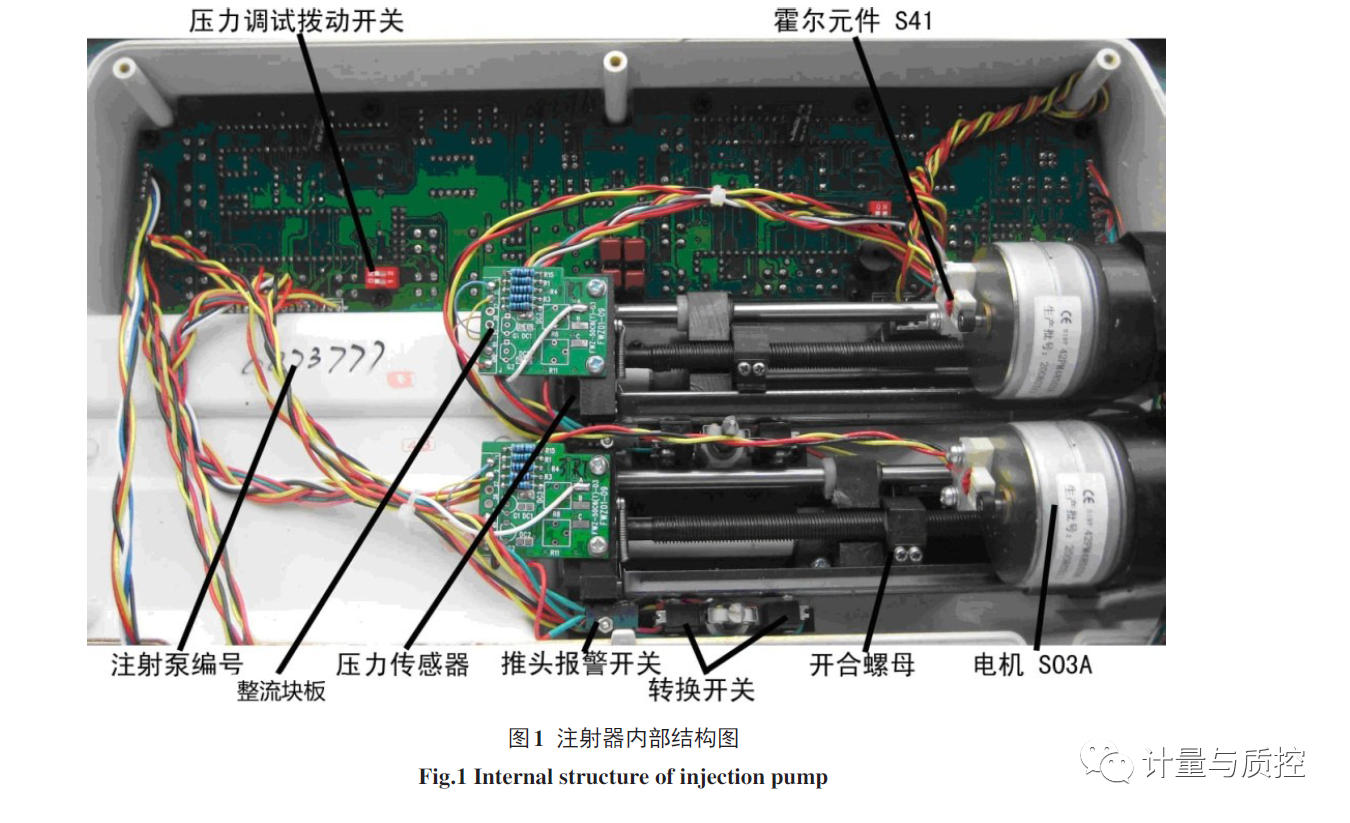

      拆开机器打开外壳,注射器内部结构图见图1,用20 mL注射器进行测试,观察到显示屏显示正常运转,带动机器运转的电机也在运行,由于集成块

IC4v20070925 控制注射泵输出液体信号,所以初步怀疑该集成块故障导致机器不正常工作。接下来为验证集成块是否正常,在操作键按下开始键并使用

万用表测量电脚10 为低电平,而后再按下停止键结果为高电平,测量整流块6 脚引线电阻为700 Ω,此时可以判断该集成块无故障。但仔细观察发现微量泵的触头与步进电机没有实质性接触,而注射器的感应开关已处于常开状态,其接触头未能卡紧固定在压板上面,这导致微量泵系统误以为机器显示正常,

进而导致电机空转不能联动触头,引起该泵虽显示正常但没有正常输液

1.3 故障检修

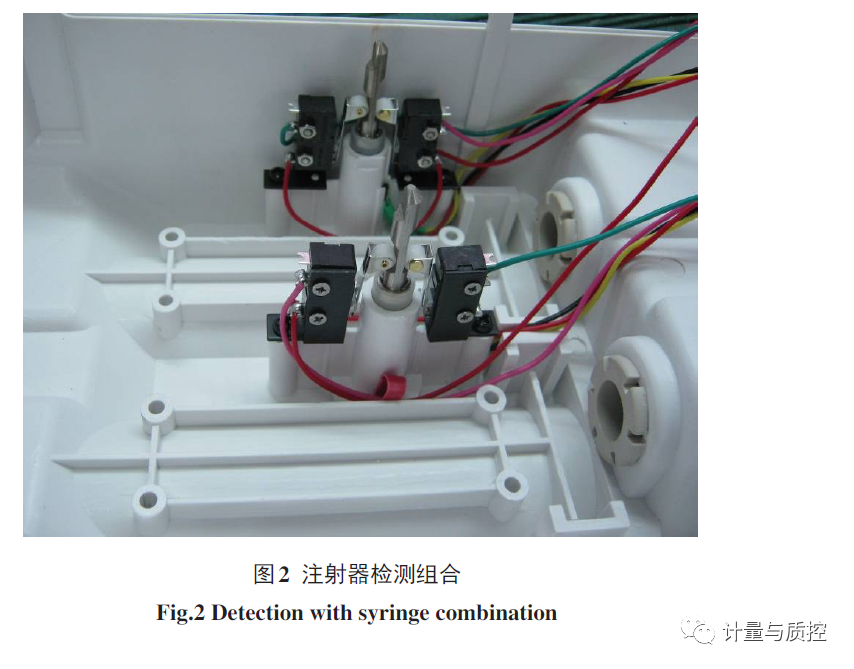

      用螺丝刀(M4十字)装在开合螺母上的2-M2×4圆基螺钉、ф2弹垫将触头卸下,垂直于底板方向将M4×8螺钉和夹座处螺钉拧松,并且抽出推摆杆组件,用小斜口钳将ф1销子拔出,并取下套、压簧(直径ф0.6=mm)和压板,清洁并调整好压板,再按照原来拆卸顺序逆行安装复位,用S型回形针固定,见图2。分别使用科室常用的50、30、20 mL注射器测试多次,可以正常使用,这说明该泵能够正常识别不同型号注射器,重新运行机器,液体可正常输出,机器故障已排除[4-6]。

      在对机器维修的过程中固定触头、压板等相关零配件螺丝时要拧紧,因为在护士使用过程中有时不可避免动作过大,带来的震动会导致压板经常松动进而无法与步进电机触头正常接触,进而带来因这些零配件因错位导致的故障。


2 故障二

2.1 故障现象

      护士将注射微量泵插入电源,安装上注射器,再按开机键,机器没有反应,开不了机。

2.2 故障分析

      一般是因为电源电路故障导致机器加不了电,从而导致机器无法开机,建议从以下几个方面查询故障原因:(1)电源连接线是否正常。用万用表测量该电源连接线输出端有无220 V交流电压,如有220 V说明电源线正常,如没有则更换电源线可解决。(2)主机电路板上有2个250 mA/250 V熔断保险丝,用万用表测量是否导通,如没有导通更换熔断丝可解决。(3)检查测量

电源开关是否正常,用万用表测量是否导通,如没有导通更换电源开关可解决。(4)判断电源内部变压器是否正常。用万用表测量变压器输入输出部分电压,如果输入端有220 V电压,而变压器输出端没有输出,可判断变压器不正常,更换该变压器可解决。(5)如果上面4项检查正常但故障仍然存在,说明主机电源板部分故障,需要更换该电源板[7-10]。


2.3 故障检修

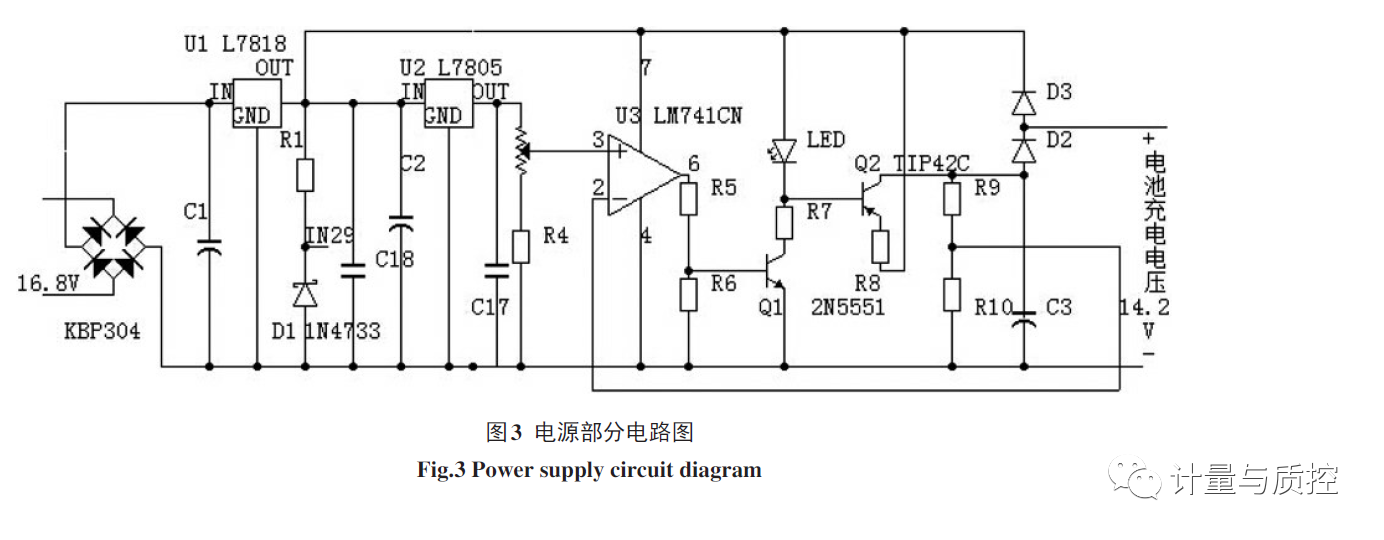

      参考图3 电路图,插上电源后,用万用表测量U1的输入端有22.5 V的电压,这可判断桥堆没有故障,再用万用表测量U1(L7818)的输出端有18 V电压,说明L7818 也没有故障;检测电池插座正极应有(14±0.4)V的充电电压,但此时无论怎样调节旋转电位器R3,其充电电压都不正常,经检测IN29 电压为正常值5 V;继续检查相关电路上的D2,测量发现D2 的负端部分没有电压输入,将D2 从电路中取下接入测试电路,发现D2 可以正向导通反向截止输出,则说明D2正常,笔者再继续测试电源电路发现Q2 没有输出,用万用表测量Q2 后发现其内部断路,说明Q2 故障,更换该型号Q2 配件,电源电路中各项数值测试正常,机器可正常开机。

3 故障三

3.1 故障现象

      护士将注射器安装在微量泵上,设置好参数,机器正常运行,在运行过程中微量泵报注射完毕报警,但护士发现注射器内残留药液过多,跟设置的输液

量不一致。

3.2 故障分析与检修

      出现该故障主要是因为注射器品牌选择有误,引起机器误报警所致。对应解决方案分成两类:(1)如果该注射器为微量泵后壳品牌表中推荐的注射器

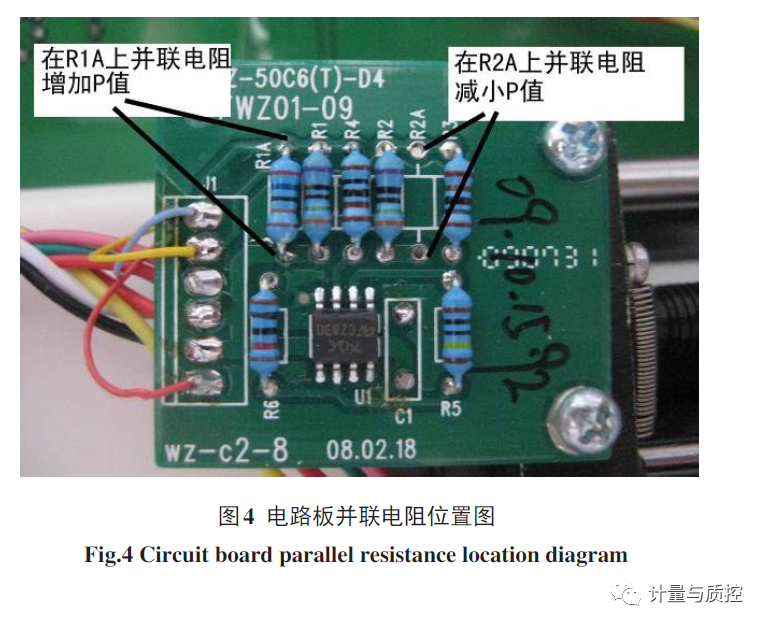

品牌,将其设定为正确的品牌代码即能解决问题:在开机设置速率的界面下,连续按3 下选择键,进入品牌选择界面,如“-03-”,按数值调整到和实际使用一致的注射器品牌代码。(2)随着科学技术的发展,注射器品牌越来越多,微量泵原来的注射器品牌有限,只能进行以下测试来解决故障:打开泵壳;开机,并设置速率为100 mL/h;拨动上电路板的红色拨动开关从ON→12,数码管显示“CXXX”,泵进入限制压力调节界面;按数字增减键调节到“PXXX”,该值即为当前P值。在推头无压力,并可左右自动活动状态下(即推头部锁死),记下当前P 值。若该P 值在170~210 之间,调节压力即可;若不在这个正常范围之内,需按以下步骤加电阻调P值和压力。一般用250 kΩ电阻并联到电路中,使P值回归到正常值范围。如果测量P值<210,则将250 kΩ 电阻并联到电路中R1A;如果测量P 值>170,则将250 kΩ 电阻并联到电路中

R2A或R2,见图4[11-12]。

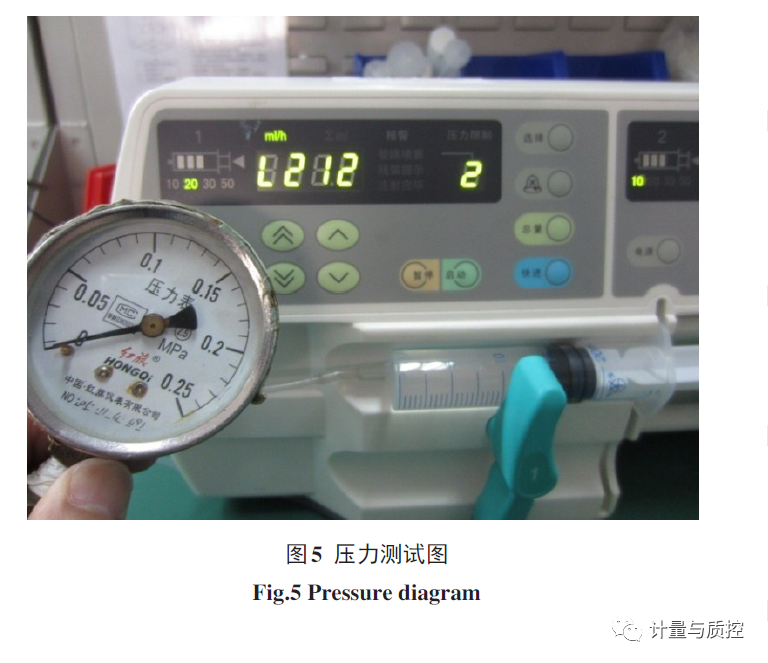

      待添加的电阻冷却稳定后,长按快进键,查看内部存储P值;若内部存储P值和当前P值相差大于5,按选择键存储当前P值,数码管显示自动跳到“LXXX”;装夹好检测合格的50 mL专用压力计,确保50 mL指示灯亮起,进入界面(图5)。按启动键运行,压力表指针将从“0”开始上升。当指针到达0.05MPa时,按下选择键存储L值,微量泵屏幕显示跳到“CXXX”;当压力表指

针指向0.07MPa时,继续按下选择键存储L值,微量泵屏幕数码管显示“HXXX”;当压力表指针指向0.1 MPa时,按下微量泵选择键存储L值,此时数码管显示自动跳到“LXXX”。如是操作,50 mL压力校准完成,按暂停。夹装好30、20 mL专用压力计,并重复步骤,完成30、20 mL压力值的设定。拨动上电路板的红色拨动开关从12→ON,进入使用界面。

      如出现压力值设置有误,需重新调整微量泵的压力值。将微量泵的速率设为200 mL/h,而后连接好压力表和20 mL的注射器。先将压力限制档位调节到“L”,而后启动微量泵;可看到压力表的指针指向值逐渐增大,当压力表到达限制值后回落,记录其最高点的读数,比较这个值是否在(300 ±100)mmHg[(40.7±13.3)kPa]范围内,如是,则检查顺利通过;而后将压力限制档位调节到“C”,再启动微量泵;同样步骤,对比最高点的读数值是否在(500±100)mmHg[(66.7±13.3)kPa]范围内,如是,则检查通过;最后将压力限制档位调节到“H”,再启动微量泵;对比最高点的读数值是否仍在(800±200)mmHg[(106.7±26.7)kPa]范围中,如果正常,则检查通

过。重复上述步骤,检查另3种规格。

      这个方案主要是解决新的注射器品牌残留药液过多的故障,每家医院使用的注射器品牌不尽相同,且推注的药液一般比较昂贵,由于药液的量对患者的病情有紧密关联,这个方法能有效解决这一临床难题。


4 结语

      史密斯微量注射泵在国内大小型医院大部分都有应用,本文总结出3 个日常常见故障:无液体输出故障、开不了机故障及残留药液过多故障。本文详细分析故障原因并提出解决方案。希望这些解决方案可以帮助设备科同行快速解决设备故障,进而提高微量泵的使用效率,保证患者得到及时有效的治疗[13-16]。
